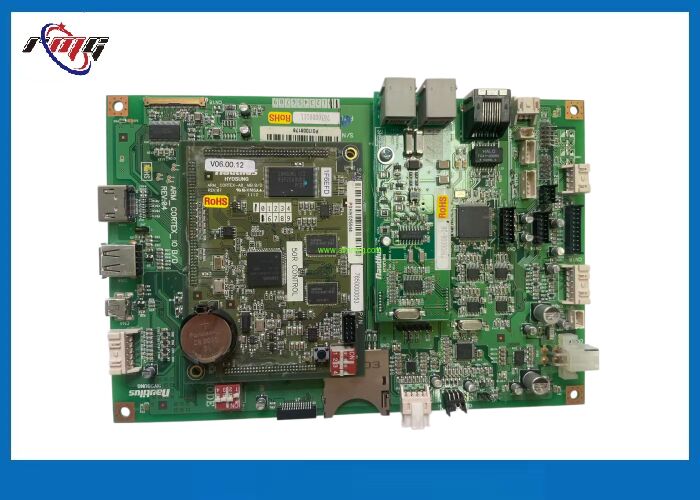

Материнская плата Hyosung 1800SE (также называемая главной платой или главной платой управления) — это центральный процессорный модуль для банкомата Nautilus Hyosung 1800SE. В серии «SE» эта плата отличается от предыдущих моделей меньшим форм-фактором и использованием 3-вольтовой батарейки-таблетки для поддержания NVRAM.
Версии ядра и номера деталей
В зависимости от даты производства и конкретной конфигурации терминала, 1800SE обычно использует одну из следующих версий платы.
Материнская плата WinCE 6.0 (стандарт для 1800SE):
o Номера деталей: S7650000053 или S7650000167 (новая ревизия).
o Конструкция: Значительно меньше, чем платы WinCE 5.0, используемые в моделях «CE». Обычно она вставляется в более крупную плату ввода-вывода, а не размещает все порты непосредственно.
Материнская плата WinCE 7.0 (современная интегрированная версия):
o Номер детали:S76500000289 или S76500000338
o Конструкция: Представлена как более поздняя модернизация; она интегрирует плату ввода-вывода в единый более крупный узел и имеет три порта USB сбоку
Технические характеристики (WinCE 6.0)
· Процессор: Процессор ARM-9.
· Память: 8 МБ SDRAM, 16 МБ Flash и 256 КБ NVRAM.
· Операционная система: Windows CE 6.0.
· Подключение: Поддерживает коммутируемое соединение со скоростью 56 Кбит/с через современную плату и предоставляет интерфейсы для слота SD-карты и внешних последовательных портов.
Примечание о совместимости
Эти платы обладают высокой степенью перекрестной совместимости и часто используются в других моделях, включая:
· Hyosung Halo / Halo II / Halo S.
· Hyosung 2700CE / 2700T.
· Hyosung 4000W и Force (2800SE)
